３画面筐体製作記

ダライアスでデビューしたタイトーの３画面筐体
初めてプレイした時は鳥肌モノでした。
皆さんも初めて目にした時は衝撃的だったのではないでしょうか。
なぜ３画面筐体を製作しようかと思ったかと言いますと
単に欲しいという欲望もありましたが
それよりも・・・

純正レバー＆ボタンが苦手

当時プレイしたくても、どうもあのレバー＆ボタンが馴染めなくて
納得できないやられ方をしてあまりやる気が起こりませんでした。
その時から

いつかコイツを作ってやろう！

そして

思う存分遊んでやる！

と思うようになった訳です。
本物の購入も考えましたが流石に置き場所が確保できませんので
仕方なく？小型の筐体を自作する事に決定。

必要な物
おおまかな物の紹介

ダライアスの基板
これが無ければ全てが始まりません。
まずダライアスIIの基板を入手しました。
その後ダライアス・忍者ウォーリアーズを入手。

モニター（３台）
5～6インチの小型モニターを使用します。

電源
+5Ｖ　+12Ｖ　-5Ｖ出力の電源
純正筐体では+5Ｖが15Aの電源が使われています。
ダライアスII・忍者ウォーリアーズは15A無くても動作しますが
ダライアスは15A以上必須です！

このスペックを満たす電源を物色していますと
5Ｖが32A単一の電源を格安で発見しましてすかさず入手
その後+12Ｖ　14A単一の電源を購入（14Aも要らないと思いますが）
-5Ｖは部屋に転がっていた7A電源を使用
結果電源をトリプルで使用する事になりましたが
こうする事により各電源の電圧調整が出来る利点が生まれました。

電源でもう１つ
モニターの電源がAC24Vでしたので
AC24V 1Aのトランスを３個使用します。

ハーフミラー
3画面の要となる重要なパーツ。
アクリル製の物が入手しやすいです。

木材
筐体全体は「コンパネ」と呼ばれる
12ﾐﾘ厚の合板を使用する事にしました。

製作開始！

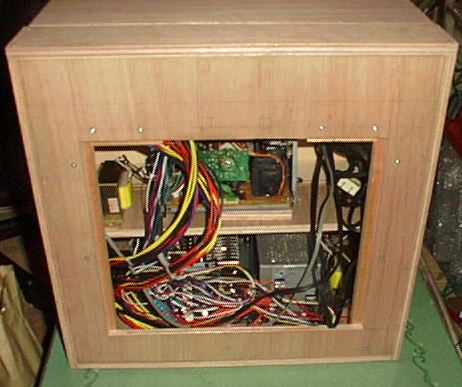

配線作業（主に映像系）

まず基板を動作させる為にハーネスを製作し
用意した電源３個に接続します。

コントロールBOXの上に乗っているのが３個の電源
右から+5Ｖ　+12Ｖ　-5Ｖの電源

モニターは同期信号を分離しなければ映りませんでしたので
同期分離回路を３画面分製作しました。
（コントロールBOXの真中辺りにある小さな基板が同期分離回路）

次はモニターを改造します
３画面筐体のモニターの中央はハーフミラーを透過して映っていますので
改造の必要がないのですが左右のモニターはハーフミラーに反射させますので
そのままでは画像が反転してしまいますので改造が必要になってきます。
改造個所はブラウン管のコイル部分になります。
いわゆる“床屋仕様”ってヤツですね。

↑

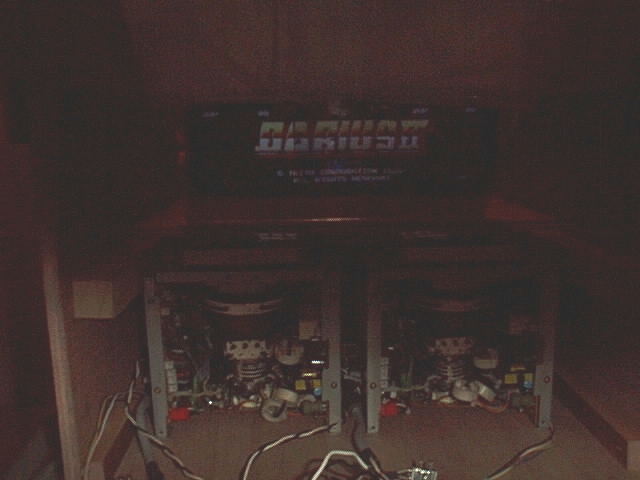

モニター改造後の様子
取り合えず実際にモニターを配置して
ハーフミラーを置いて上手く映るか確認。
（両手でハーフミラーを支えていましたのでこの時の撮影画像はありません）

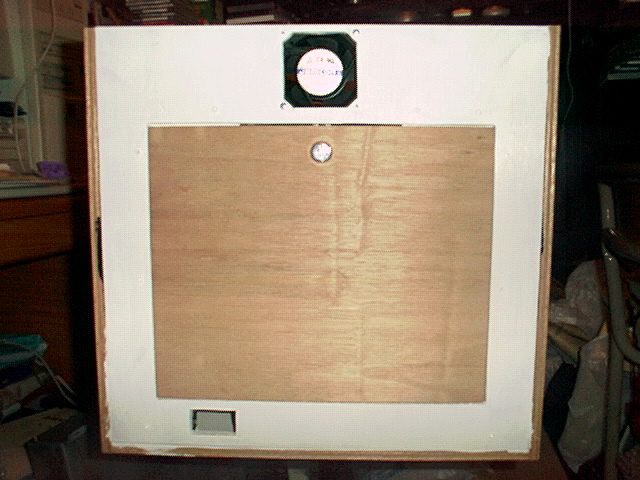

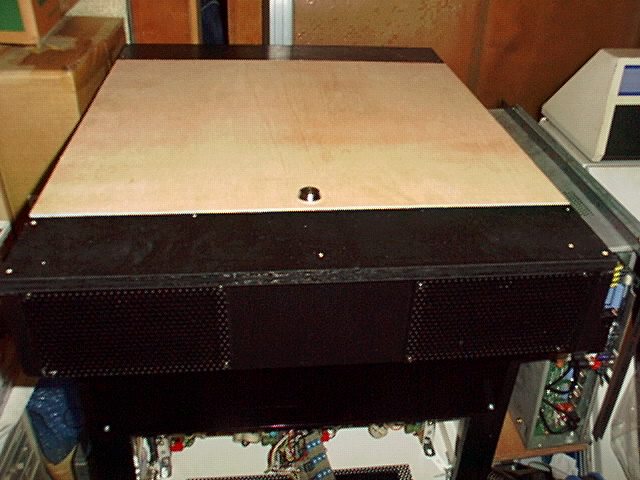

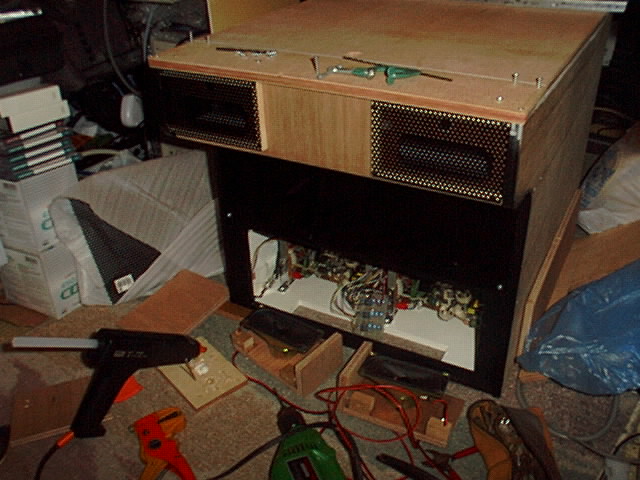

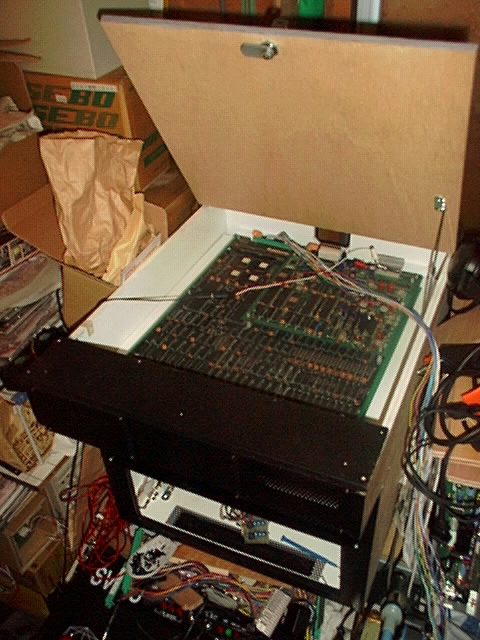

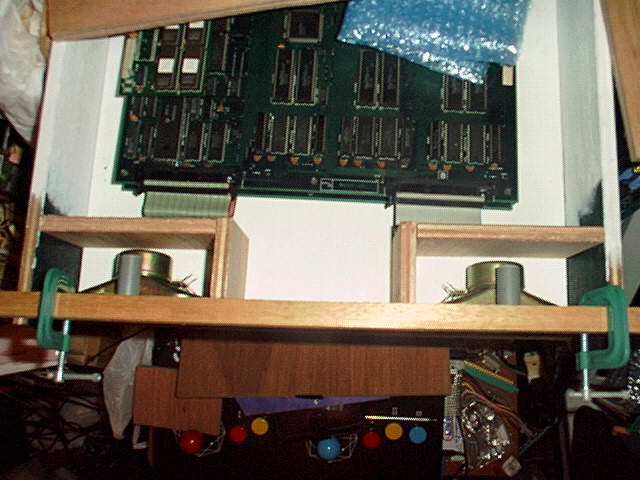

筐体製作
主に木材加工

普通は図面でも書いてそれに従って作るのが普通かと思いますが
そんなモノは・・・

ありません！（ぉ

頭に浮かんだイメージを行き当たりばったりで作って行きました。

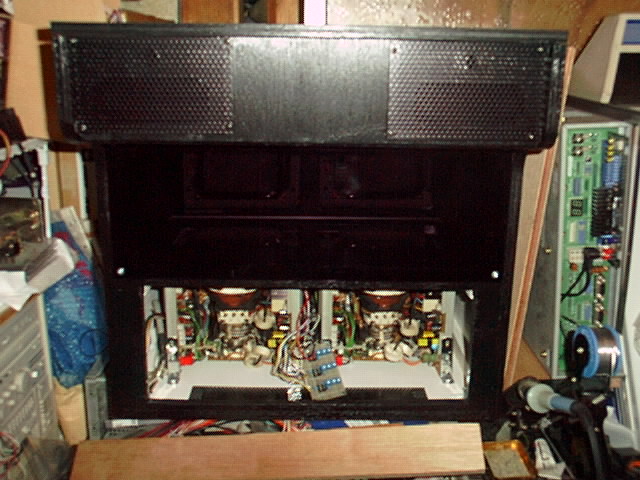

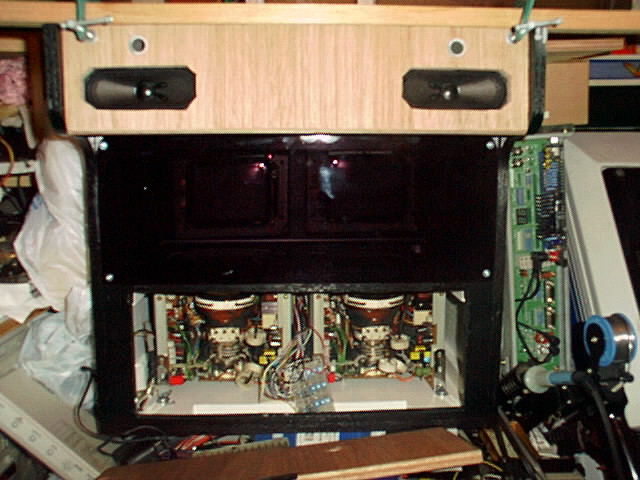

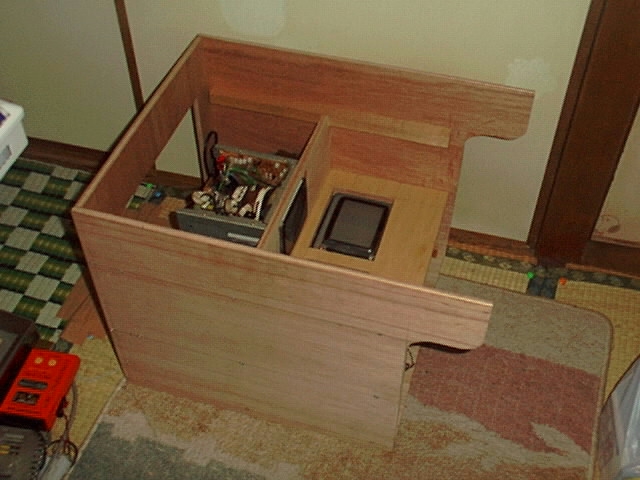

ひとまずモニターを配置出来るようになったので
モニターを配置してハーフミラーを画鋲で仮止めしてと・・・

Power ON!
