カプコンCPシステムIIの静粛化

カプコンのCPシステムIIを持っている人はマザーに付いている
ファンがうるさい！と思った事はありませんか？
筐体の場合は筐体の中に入れてしまうと気にならないのですが
コントロールBOXだとまるで掃除機のようなプォ〜〜〜〜〜〜〜　という
音を常に聞かされる羽目になります
そこで！少しでもファンの音を下げる事が出来ないかと
このような事をしてみました

ファンを交換してみる

静かにさせるならファンの電源供給をカットしてをファンを止めてしまえば一番
手っ取り早いでしょうけど私的にはチョット抵抗があったのでファンを交換してみました

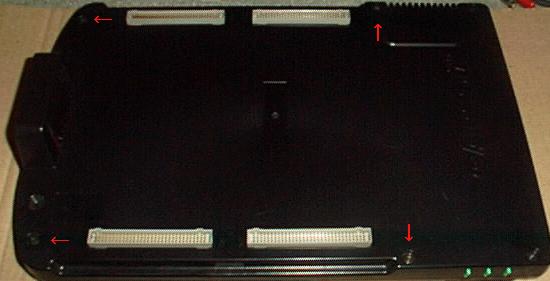

特殊なネジ4本を専用のドライバーを使って外します
ドライバーは秋葉原や日本橋などのパーツや工具を扱っているショップで手に入ると思います
ネジを外してケースを開けファンの電源コネクターを外しファンを外します

ファンを用意する

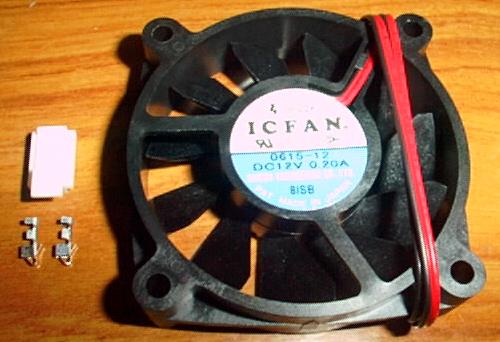

今回SHICOH（シコー）製の12Vファンを使用しました
それとJSTの2Pコネクターのハウジングとピンを用意します
購入する時は外したファンを持参でパーツショップに行くと分りやすいと思います

これらが用意出来ましたらファンのコードにピンを取り付けます
本来は専用の工具でカシメるのですが
持っていない場合はラジオペンチでカシメて
半田付けをしておけば大丈夫です
この時半田の量が多過ぎるとピンの余計な所に半田が流れ込み
いざコネクターを刺そうとしても刺さらなくなりますので注意！

ピンとコードが接続できましたらコネクターハウジングの1番に赤（+）　2番に黒（-）を
それぞれ挿入します

取り付け

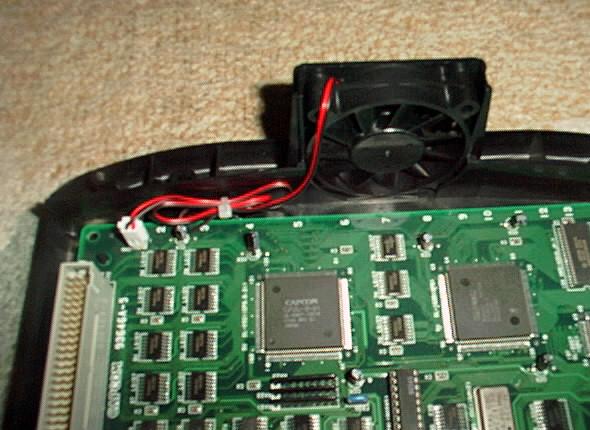

マザーにファンを取り付けます
コードは回転するファンに当ったりしないようにまとめておきましょう

ここで確認！
指でファンを回してみてください
スムーズに回りますか？

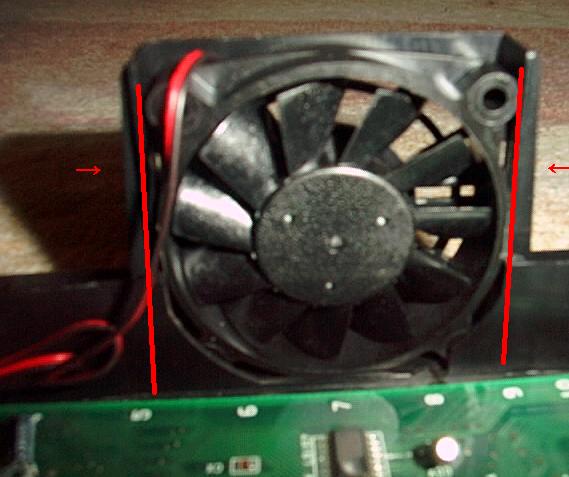

今回使用したファンはファンのハウジングは元のファンとが少し大きい様で
マザーに取り付けるとハウジングが内側に変形してしまい
全く回転しませんでした
そこで少し加工を施します

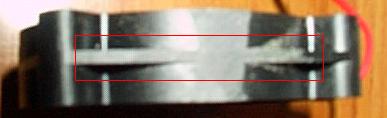

赤のライン部分が少々キツイのでファンのハウジングを削ります

一度マザーからファンを外し赤で囲った部分をヤスリで
マザーと干渉しているハウジングの両サイド削ります
何度か削ってマザーに取り付けスムーズに回転するようになるまで削ります

スムーズに回転するようになりましたら
マザーを元通りに組み立てます
これで完成！

さて、効果の程は？

さて、ファンを交換した結果ですが
今回の場合は交換前より半分位の消音効果がありました
半分位でも交換前はあまりにもうるさかったので
結構静かになった感じです

CPシステムIIの騒音でお困りの方は試してみてはいかがかな？
